Sự khác biệt giữa van cầu và van cổng?

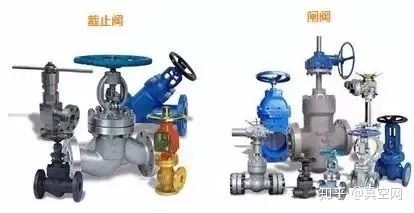

Van cầu, van cổng, van bướm, van một chiều và van bi,… Các loại van này hiện nay là thành phần điều khiển không thể thiếu trong các hệ thống đường ống khác nhau. Mỗi van khác nhau về hình dáng, cấu trúc và thậm chí cả mục đích chức năng. Tuy nhiên van chặn và van cổng có một số điểm giống nhau về ngoại hình, đều có chức năng cắt trong đường ống, tuy nhiên sự khác biệt giữa van chặn và van cổng vẫn rất lớn.

Về mặt cấu trúc

Cần chú ý lựa chọn khi không gian lắp đặt có hạn. Van cổng có thể được đóng chặt với bề mặt làm kín tùy thuộc vào áp suất trung bình, để đạt được hiệu quả không rò rỉ. Khi đóng mở, lõi van và bề mặt làm kín của bệ van luôn tiếp xúc và cọ xát với nhau nên bề mặt làm kín dễ bị mài mòn. Khi van cổng gần đóng, chênh lệch áp suất giữa phía trước và phía sau đường ống lớn, làm cho bề mặt làm kín bị mài mòn nghiêm trọng hơn.

Cấu tạo của van cổng sẽ phức tạp hơn van đóng ngắt. Theo quan điểm ngoại hình, van cổng cao hơn van đóng và van đóng dài hơn van cửa. Ngoài ra, van cổng có thể được chia thành thanh sáng và thanh tối. Van đóng ngắt không.

Nguyên lý làm việc

Khi van ngắt được mở và đóng, thân tăng lên, tức là khi quay tay quay thì bánh xe sẽ quay và nâng cùng với thân. Van cổng làm quay tay quay làm cho trục van chuyển động lên xuống, vị trí của tay quay không thay đổi. Tốc độ dòng chảy khác nhau, van cổng bắt buộc phải mở hoàn toàn hoặc đóng hoàn toàn, nhưng van chặn thì không cần thiết. Van chặn có hướng đầu vào và đầu ra quy định; van cổng không có yêu cầu về hướng đầu vào và đầu ra.

Ngoài ra, van cổng chỉ có 2 trạng thái là mở hoàn toàn hoặc đóng hoàn toàn, hành trình đóng mở cổng lớn, thời gian đóng mở lâu. Hành trình chuyển động của tấm van của van đóng nhỏ hơn nhiều, và tấm van của van đóng có thể dừng lại ở một nơi nhất định trong quá trình chuyển động để điều chỉnh lưu lượng. Van cổng chỉ có thể được sử dụng như một thiết bị cắt và không có chức năng nào khác.

Hiệu suất khác biệt

Van đóng ngắt có thể được sử dụng để cắt và điều chỉnh dòng chảy. Lực cản chất lỏng của van cầu tương đối lớn, đóng mở tốn công hơn nhưng do khoảng cách giữa tấm van và bề mặt làm kín ngắn nên hành trình đóng mở ngắn.

Vì van cổng chỉ có thể mở hoàn toàn và đóng hoàn toàn nên khi mở hoàn toàn, lực cản dòng chảy của môi chất trong kênh thân van gần như bằng không, do đó việc đóng mở van cổng sẽ rất tiết kiệm sức lao động, nhưng cổng ở xa bề mặt niêm phong và thời gian đóng mở lâu.

Cài đặt và quy trình

Tác dụng của van cổng theo cả hai chiều là như nhau. Không có yêu cầu về hướng đầu vào và đầu ra để lắp đặt và môi chất có thể chảy theo cả hai hướng. Van cầu cần được lắp đặt nghiêm ngặt theo đúng hướng chỉ định bằng mũi tên trên thân van.

Van đóng ngắt ở mức thấp và đầu ra cao. Nhìn từ bên ngoài, có thể thấy đường ống không nằm trên đường nằm ngang của một pha. Đường dẫn dòng chảy của van cổng nằm trên một đường nằm ngang. Hành trình của van cổng lớn hơn hành trình của van chặn.

Từ góc độ lực cản dòng chảy, lực cản dòng chảy của van cổng nhỏ khi mở hoàn toàn, và lực cản dòng chảy của van chặn tải lớn. Hệ số cản dòng chảy của van cổng thông thường khoảng 0,08 ~ 0,12, lực đóng mở nhỏ, môi chất có thể chảy theo hai hướng. Khả năng chịu dòng chảy của van cầu thông thường gấp 3-5 lần van cửa. Khi mở và đóng, nó cần được buộc phải đóng lại để đạt được độ kín. Lõi van của van chặn không tiếp xúc với bề mặt làm kín khi nó đóng hoàn toàn, do đó độ mòn của bề mặt làm kín là rất nhỏ. Vì lực chính của dòng chảy lớn nên van chặn cần được lắp thêm bộ truyền động. Sự điều chỉnh.

Có hai cách để lắp van đóng ngắt. Một là môi chất có thể đi vào từ bên dưới lõi van. Ưu điểm là bao bì không bị căng khi van đóng, có thể kéo dài tuổi thọ của bao bì và có thể chịu áp lực trước van. Trong trường hợp này, bao bì nên được thay thế; nhược điểm là mômen truyền động của van tương đối lớn gấp khoảng 1 lần dòng trên, lực dọc trục lên thân van lớn, dễ bị uốn cong. Do đó, phương pháp này nói chung chỉ phù hợp với van chặn có đường kính nhỏ (dưới DN50). Đối với van chặn trên DN200, môi chất chảy vào từ phía trên. (Van ngắt điện thường sử dụng cách môi chất đi vào từ bên trên.) Điểm thiếu sót của phương pháp nhập môi chất từ ​​phía trên là ngược lại với phương pháp đi vào bên dưới.

Kín

Bề mặt làm kín của van cầu là một mặt hình thang nhỏ của lõi van (xem chi tiết hình dạng của lõi van). Một khi lõi van rơi ra tương đương với việc đóng van (nếu chênh lệch áp suất lớn thì đương nhiên đóng không chặt, nhưng tác dụng chống ngược cũng không tồi). Van cổng được làm kín bởi một mặt của tấm cổng lõi van, và hiệu quả làm kín không tốt bằng van chặn, và lõi van sẽ không đóng lại như van chặn khi lõi van rơi ra.
